光電センサーの配線色コードの説明：黒、白、赤、紫、灰色の配線は何を意味するのか？

光センサー 様々な色があります。これらの接続を誤ると、コントローラーがライトを正しく制御できなくなる可能性があります。また、設置時に安全上のリスクが生じる可能性もあります。.

朗報は、ほとんどの配線の色は共通の機能に基づいているということです。通常：

• 黒は線です
• 白はニュートラルです
• 赤色はスイッチング負荷です
• 紫と灰色は、限られた電圧の調光信号を処理できる可能性があります

しかし、これらの色は普遍的なものではありません。この記事は、理解するための完全なガイドとなります。 光電セルスイッチ 配線の色。.

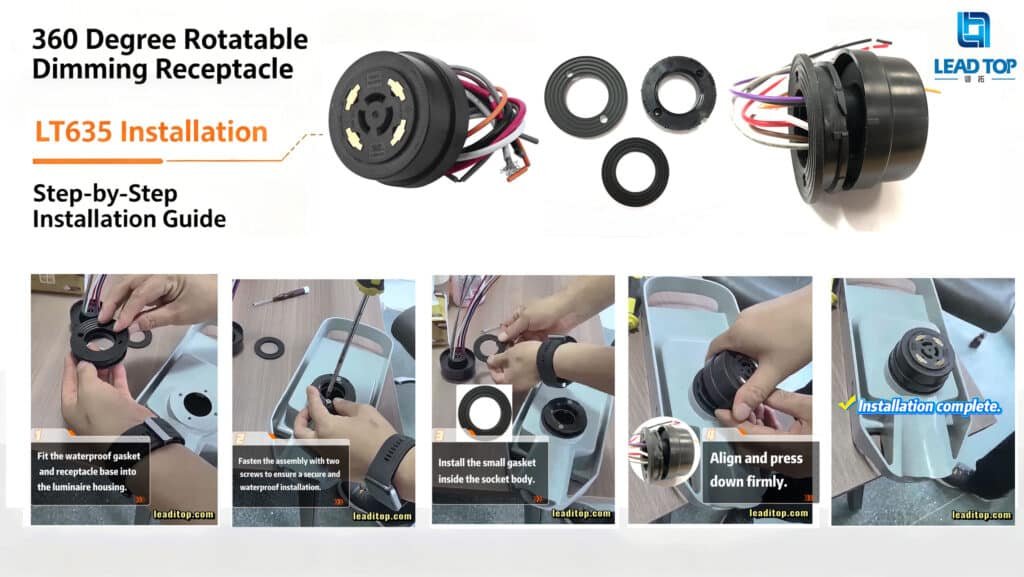

一般的な配線の色は何ですか 光電セルレセプタクル?

典型的な 光電センサー このレセプタクルは主に3つの接続部を使用します。.

• 黒は通常ラインです
• 白はニュートラルな色です
• 赤色はスイッチ付き負荷です

これらの配線は、光制御装置と照明器具間の基本的な電力経路を形成します。. ANSI これらのコンセントは、上記3つの電源機能を維持しつつ、調光制御用の独立した信号接点を追加している。.

ブラックワイヤー

これは通常、入力ACライン電源を運びます。コンセントを電源ラインに接続します。これにより、 屋外用光電セル光センサー 制御回路への電力供給を受けるため。.

ホワイトワイヤー

白い線は通常、共通線または中性線です。これは、光制御装置と照明器具の交流回路を完成させる役割を果たします。.

レッドワイヤー

これはスイッチ制御負荷用です。この接続は照明器具への電源供給を制御するために使用されます。.

照明制御装置における紫と灰色の配線は何を意味するのでしょうか？

これらは通常、光電セルレセプタクルに調光接点が含まれている場合に現れます。ANSI C136.41アプリケーションでは、正極には一般的に紫色が使用されます。 0～10V調光 灰色は信号を表すのに一般的に使用され、灰色は負の信号を表すのに使用されます。.

ただし、一部の用途では配線色の表記規則が変更されているため、製品の配線図を必ず確認してください。NEMA規格では、灰色が予約されている0～10Vのマイナス導体にはピンク色を使用できると規定されています。.

紫色のワイヤーは何をするものですか？

紫色の配線は通常、DIM+信号を伝送します。これは、光電セル制御インターフェースをドライバの正調光入力に接続します。.

灰色/ピンク色の配線は何の役割を担っていますか？

灰色またはピンク色の配線は、一般的にDIM−を伝送します。これは、0～10V制御回路のマイナス側を供給します。.

茶色とオレンジ色の配線はどうでしょうか？

茶色とオレンジ色の接点は、オプションの信号接点として使用できます。これらは、追加の調光機能や制御機能をサポートする場合があります。その具体的な用途は、照明システムによって異なります。.

3線式、5線式、7線式はどのように接続されますか？ 光制御レセプタクル 異なる？

3線式セットアップ

これは基本的な切り替えを処理し、通常は以下を使用します。

• 黒線
• ホワイト - ニュートラル
• 赤 — ロード

この構成は基本的なスイッチングに適しています。光電セルは、照明器具に電力が供給されるタイミングを制御します。.

5線式

このバージョンでは、低電圧調光用のDIM+とDIM−の2つの接続端子が追加されました。これらは主に0～10Vの調光に対応しています。これにより、点灯・消灯だけでなく、光量調整も自動化されます。.

7線式

このバージョンでは、より多くの信号接続が可能です。設計によっては、以下の機能がサポートされる場合があります。

• 調光
• 監視
• ダリ
• その他の制御機能

具体的な割り当ては、製品図面によって異なります。.

Zhaga Book 18の配線方法は、従来の光電センサーの配線方法とどのように異なりますか？

このモジュールは、従来の主電源駆動型光制御装置とは異なるインターフェースコンセプトを採用しています。.

このインターフェースは、従来の方式に比べて消費電力が少なく、通信接続をサポートします。Zhaga社はBook 18を、屋外照明器具やセンシングノード、通信ノード向けのスマートインターフェースと説明しています。推奨される電気インターフェースは以下のとおりです。

• 4ピンコネクタ
• 24V DC電源に対応
• DALI通信
• 論理信号入力

これにより重要な配線規則が生まれます。転送しないでください。 ネマ Zhagaコネクタへの配線色の適用に関する注記です。ピンの機能と配線色は製品によって異なります。取り付け前に必ずコネクタの配線図を確認してください。.

3線式配線の配線方法 光センサー?

まず、ブレーカーをオフにしてください。次に、電源が供給されていないことを確認してください。インターマティック社は、光電制御配線の点検および修正を行う前に、同様の安全上の注意を指示しています。.

一般的な3線式接続の場合、以下を接続します。

配線作業後、電源を復旧する前にすべての接続を確認してください。.

光電センサーの配線でよくある間違いとは？

光電センサー 配線トラブルは、単純なミスが原因であることが多い。例えば、電源線と負荷線の接続が逆になっている場合などが挙げられる。Intermatic社は、このような接続ミスによって、日中に照明が点滅することがある、と指摘している。.

以下の問題に注意してください。

• ラインとロードを混同する

配線は配線図に従って行う必要があります。.

• 色だけを信じる

色はあくまでも有用な手がかりに過ぎず、普遍的なルールではありません。.

• 信号線の誤用

調光用接点は電源接続部とは異なります。.

• 運転手を無視する

互換性は非常に重要です。光電セルとドライバは同じ制御方式に対応している必要があります。.

• 緩い接続を残す

接触不良は動作の不安定さを引き起こす可能性があります。.

• 中立チェックをスキップする

NEMAのガイドラインでは、中性線の断線または緩みが、光制御装置の配線における一般的な問題として挙げられています。.

何か不明瞭な点があれば、すぐに作業を中止してください。接続する前に、必ず製品の図面を確認してください。.

光電センサーの配線を正しく識別することが重要なのはなぜですか？

はい、そうです。照明制御が本来の目的通りに動作することを保証するためです。接続を誤ると、動作不良が発生する可能性があります。Intermatic社は特に、電源と負荷の接続が逆になっていると、昼間も照明が点滅する可能性があると指摘しています。.

適切な識別は、小型制御回路の保護にもつながります。これは、調光接点や通信接点を含むコンセントにおいて特に重要です。ANSI C136.41は、光量制御機能を追加した外部光制御装置を対象としています。.

正しい識別は、次のような場合に役立ちます。

• 配線ミスが減少する。.
• 簡単なトラブルシューティングです。.
• 制御接続を保護してください。.
• 保守作業を改善する。.
• 光電セルとドライバの互換性を確認してください。.

光電センサーの配線接続が正しいことを確認する方法

製品の型番を確認し、配線図を参照してください。配線方法は製品や制御システムによって異なる場合があるため、これは重要です。.

ANSI C136.41は関連規格です。この規格は、電源接点と調光接点の両方を備えたコンセントを対象としています。接続する前に、以下を確認してください。

● ライン

電源接続を確認してください。.

● 中立

中性線の接続を確認してください。.

● ロード

切り替え出力を特定してください。.

●信号線

調光端子または制御端子を確認してください。.

●電圧

光電セルを回路定格に適合させてください。.

すべての接続は安全でなければなりません。インターマティック社は、お使いの光センサー機種ごとの取扱説明書に従うことを推奨します。.

よくある質問

光電セルのライン線は何色ですか？

黒色は、3線式光電センサー用レセプタクルにおいて、通常、電源線（活線）の接続に使用されます。.

光電セルの負荷線は何色ですか？

赤色は通常、照明器具とドライバーへのスイッチ付き負荷接続に使用されます。.

中性線は何色ですか？

白色は、標準的な3線式光電センサー用コンセントにおいて、ニュートラル線接続によく使用されます。.

光電セル上の紫と灰色の配線は何を意味しますか？

紫またはすみれ色は一般的に0～10VのDIM+信号を伝送し、灰色またはピンク色は一般的にDIM−信号を伝送します。.

光電センサーの配線の色は共通ですか？

いいえ。配線の色は様々な要因によって異なる場合があります。必ず製品の配線図をご確認ください。.

7線式光電センサー用レセプタクルは、どのような機器に対応できますか？

これは以下をサポートできます：

• 追加の調光機能
• 監視
• コミュニケーション
• 制御機能

Zhaga Book 18の配線はどのように違うのですか？

これは、屋外のセンシングおよび通信モジュール専用の低電圧インターフェースを使用します。そのため、配線は従来の光電セル配線から推測してはなりません。.

光電管の配線を色だけで識別することはできますか？

いいえ。お勧めしません。色は参考用です。必ず、ご使用のフォトセルモデルの配線図を使用して、すべての接続を確認してください。.

結論

配線の正確な識別は、光電センサーの設置をより安全かつ確実にします。信頼性の高い光制御ソリューションをお求めなら、Lead-Topは様々な屋外照明用途に対応する信頼性の高い製品を提供しています。その幅広い製品ラインナップは、照明工事業者やプロジェクト発注者がニーズに合った最適な光電コントローラーを見つけるのに役立ちます。.
