Um sensor de fotocélula, também chamado de interruptor do anoitecer para o amanhecer, é um dispositivo inteligente que controla controladores de iluminação externa ligando/desligando as luzes ao anoitecer e ao amanhecer. Essa mecanização aumenta a energia e garante iluminação consistente. Não importa se você está instalando uma fotocélula de trava giratória ou uma fotocélula de conexão direta, entender o diagrama de fiação e o processo de instalação corretos é essencial para a segurança e a operação confiável.
Noções básicas sobre fiação de fotocélulas
Fiação padrão de 3 fios
A maioria dos sensores fotoelétricos com fio utilizados em iluminação externa residencial e comercial apresenta uma configuração de 3 fios. Abaixo, uma referência de código de cores padrão:
| Cor do fio | Função | Conecta-se a |
| Preto | Linha (quente/viva) | Fonte de energia (L) |
| Branco | Neutro (N) | Fonte de energia (N) |
| Vermelho | Carga (Comutada) | Luminária |
- Preto (Linha): Conecta-se à fonte de alimentação ativa/ativa de entrada.
- Branco (Neutro): Conecta-se ao fio neutro da fonte de alimentação.
- Vermelho (Carga): Conecta-se à entrada de energia da luminária. Este fio é ligado ou desligado dependendo da luz ambiente.
Essa fiação permite que o sensor fotocélula controle a luminária automaticamente.

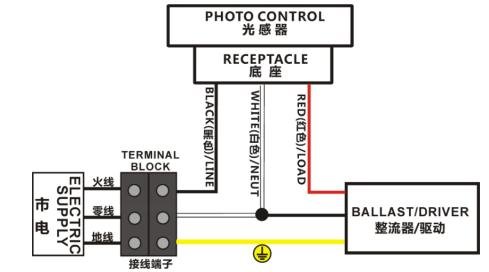

Diagrama de fiação
Aqui está um diagrama de fiação para um sensor fotocélula de 3 fios:
Fonte de alimentação (CA) Sensor de fotocélula Carga (luminária)
L (Quente) ─────────▶ Preto ──────────────────▶ (Sensor)
Vermelho ────────────────▶▶▶ Entrada de linha para lâmpada
N ─────────▶ Branco ─────────────────▶ Neutro para Lâmpada
Observação:
- O sensor comuta o fio vermelho, ligando/desligando a luz com base na detecção de lux. O fio vermelho fornece energia comutada para a carga (luminária). Quando a fotocélula detecta escuridão, ela fica energizada.
- Certifique-se de que o sensor esteja posicionado de forma que não detecte a luz do equipamento que controla. Isso evita oscilações.
- Sempre siga os códigos elétricos e procedimentos de segurança nacionais ou locais ao instalar o sensor.
Etapas de instalação
Siga estas etapas para instalar seu sensor de fotocélula:
- Desligue a energia no disjuntor antes de iniciar. Confirme com um testador de voltagem se a energia está desligada.
- Identifique os fios da fonte de alimentação e da carga, localize os fios fase (preto ou marrom), neutro (branco ou azul) e de carga (geralmente da luminária)
- Conecte o fios de fotocélula conforme a tabela de cores acima
- Fio preto da fotocélula → alimentação ativa (quente).
- Fio branco da fotocélula → alimentação neutra.
- Fio vermelho da fotocélula → entrada ativa do aparelho de iluminação.
- Conexões seguras usando porcas de arame ou blocos de terminais. Certifique-se de que as conexões estejam firmes e isoladas
- Monte a fotocélula de modo que o sensor fique voltado para longe da fonte de luz e em direção ao céu aberto ou à área que você deseja monitorar para obter luz ambiente.
- Restaure a energia no disjuntor. Teste o sensor cobrindo-o com um pano ou com a mão para simular a noite. A luz deve acender em alguns segundos. Remova a tampa e ela se apagará após um breve intervalo.
Para sensores Twist-Lock (NEMA) (por exemplo, LT134, LT154)
Em iluminação externa comercial e municipal fotocélulas de trava giratória são comuns devido à sua facilidade de instalação e manutenção. Esses modelos se encaixam em um soquete NEMA padronizado.
Principais benefícios dos modelos de trava giratória:
- Instalação rápida, sem corte ou descascamento de fios
- Fácil substituição sem ferramentas
- Compatível com receptáculos NEMA padrão de 3, 5 ou 7 pinos
Funções de pinos (ANSI C136.10)
| Alfinete | Função |
| UM | Linha (Quente) |
| B | Carga (saída comutada) |
| C | Neutro |
| Ré–Sol | Escurecimento/Dados (somente modelos de 7 pinos) |
- A (Linha): Recebe energia de entrada.
- B (Carga): Envia energia para a luminária quando a fotocélula é ativada.
- C (Neutro): Completa o circuito.
- DG: Usado em sistemas avançados para escurecimento ou transmissão de dados em redes de iluminação inteligentes.
Chumbo-Top As fotocélulas twist-lock são compatíveis com soquetes ANSI/NEMA e interfaces Zhaga Book 18, suportando sistemas de iluminação urbana padrão e inteligentes.
Um sensor fotocélula bem instalado significa que suas luzes acenderão e apagarão nos momentos certos. Existem diferentes tipos de sensores fotocélula disponíveis. Alguns são fotocélulas com fio que você conecta diretamente usando fios. Outros são fotocélulas com trava giratória que simplesmente se conectam a um soquete NEMA padrão. Eles são frequentemente usados para postes de luz e grandes sistemas de iluminação externa porque são fáceis de instalar e substituir, sem problemas como oscilação ou permanecerem ligados durante o dia. Usar um sensor fotocélula correto traz muitos benefícios, pois ajuda a economizar eletricidade porque suas luzes só ficarão acesas quando forem realmente necessárias.
Instalação Twist-Lock
- Certifique-se de que a tomada NEMA esteja conectada corretamente ao poste ou luminária. A tomada já deve ter as conexões necessárias à fonte de alimentação e à luminária.
- Alinhe os pinos da fotocélula com trava giratória com o soquete.
- Insira e gire a fotocélula no sentido horário até que ela trave firmemente no lugar.
- Ligue o circuito. Teste a fotocélula cobrindo-a; a luz deve acender. Descubra e verifique se a luz se apaga.
Modelos de ponta recomendados
Para necessidades de iluminação externa padrão e avançada, estes modelos Lead-Top oferecem desempenho comprovado:
| Modelo | Tipo | Tensão | Características |
| LT124 | Trava giratória | 120–277 V | Controle econômico e confiável do anoitecer ao amanhecer |
| LT134 | Trava giratória | 120–277 V | Carga de LED 8A, IP66, comutação de cruzamento zero |
| LT154 | Trava giratória | 120–277 V | Garantia de 10 anos, modo de falha, serviço pesado |
| LT210 | Fio de entrada | 120–277 V | Tipo térmico compacto, conexão simples com fio |
Esses modelos são projetados para atender a altos padrões de durabilidade e controle preciso de luz.
Dicas adicionais
- Nunca instale o sensor voltado para a luz que ele controla
- As fotocélulas com fio devem ser alojadas dentro de uma caixa de junção ou gabinete à prova de intempéries.
- Após a instalação, observe um ciclo completo de anoitecer e amanhecer para garantir a operação correta.
- Se atualizações futuras forem planejadas, use modelos de trava giratória de 7 pinos para opções de escurecimento e dados
- Não importa o tipo que você esteja usando, é muito importante conectar o sensor corretamente e instalá-lo da maneira certa
Embora a fiação e a instalação de um sensor de fotocélula sejam tarefas simples, podem se tornar críticas se não forem feitas corretamente. Seja escolhendo um modelo com conexão direta ou uma fotocélula com trava giratória e soquete NEMA, a instalação correta da fotocélula garante que seu sistema crepuscular funcione corretamente. Seguir o diagrama de fiação correto e garantir que tudo esteja seguro ajudará seu sistema de iluminação a funcionar corretamente. Seguindo as diretrizes corretas, você pode obter iluminação automatizada e duradoura para residências, ruas ou propriedades comerciais.
