¿Por qué el LT124L?

Una plataforma de fotocélulas que se adapta al proyecto en lugar de obligar al proyecto a adaptarse a ella: un fototransistor IR que mantiene su umbral durante años, protección contra sobretensiones MOV dimensionable de 320 J a 1280 J, opciones de retardo y modo de fallo para las condiciones reales del sitio, sellado IP66/67 y un número de pieza que registra cada elección. Cumple con la norma ANSI C136.10, diseño con certificación UL773, de -40 °C a +70 °C, garantía de 3 años (una vez especificado, documentado para siempre).

Diseñado para el trabajo de campo, documentado para su presentación.

• Relé sellado fiable En una placa de circuito impreso de fibra de vidrio FR4, el elemento de conmutación está sellado contra el polvo y la humedad.

• Funciona con corriente alterna de hasta 90 V. Con una tensión de alimentación de entre 105 y 305 V, hay margen para tramos largos y caídas de tensión.

• Modo de fallo como opción: Apagado por fallo estándar, encendido por fallo cuando la aplicación requiere que la iluminación permanezca encendida si falla el control.

• Estándar IP66, IP67 opcional — Hermético al agua a presión, con protección contra inmersión en zonas donde se prevén lavados o inundaciones.

• Resistente a las llamas según la norma UL94 V-0 Carcasa (polipropileno resistente a los impactos UV, 2,00 mm) sobre una base de PBT de alta temperatura.

• Sometido a pruebas de caída: 1 m sobre hormigón sin daños en la vivienda ni alteración del funcionamiento eléctrico.

• Cumple con la normativa RoHS, fabricado según la norma ISO, UL773 / ANSI C136.10 — con el mes/año de fabricación y el número de serie marcados en cada unidad.

Siga estos cuatro pasos para instalar la fotocélula Twist-lock:

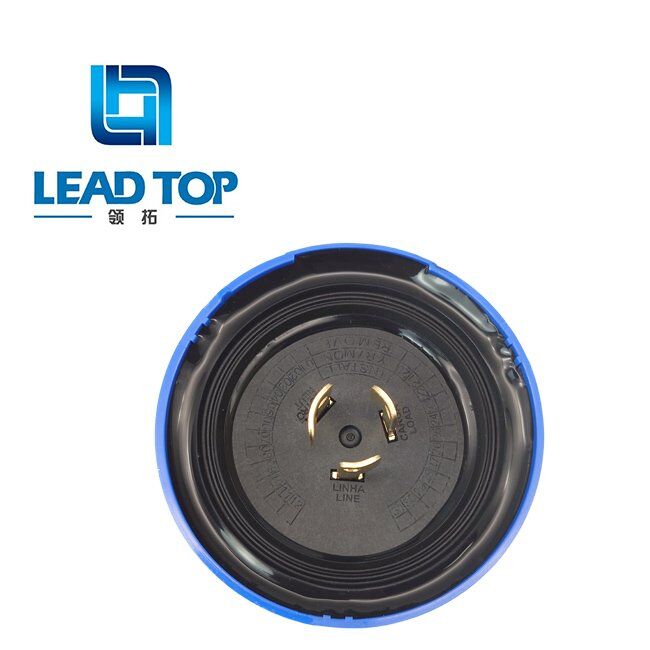

1. Alinea el pasador más grande con el orificio más grande e insértalo.
2. Empujar hacia abajo
3. Gire en el sentido de las agujas del reloj para bloquear.

El sistema de bloqueo giratorio solo se fija firmemente tras la rotación en el sentido de las agujas del reloj. Si se omite ese último giro, la fotocélula queda en el zócalo sin estar bloqueada mecánicamente, por lo que puede sentirse inestable o extraerse con facilidad.

Especificaciones clave

Aplicaciones

• Luminarias LED que requieren control del anochecer al amanecer.

• Cargas de balasto/controlador de estado sólido: CFL, inducción, HID electrónico

• Sistemas LED, HID, de inducción, fluorescentes y halógenos

• Carreteras y alumbrado público

• Estacionamientos e iluminación de seguridad

Preguntas frecuentes

P1. ¿Cuál es la diferencia entre el LT124L y una fotocélula de configuración fija? Cada parámetro relevante para el funcionamiento (nivel de activación, retardo de tiempo, modo de fallo, julios MOV, clasificación IP y color de la cubierta) es una opción seleccionable que se ordena mediante el código del número de pieza, de modo que el producto se adapta al lugar y no al revés.

P2. ¿Por qué un fototransistor IR es mejor que una celda CDS? Las celdas CDS varían con la temperatura y el envejecimiento, lo que provoca un cambio en el umbral de conmutación con el tiempo. El fototransistor con filtro IR sellado del LT124L mantiene su rango de 16 ± 6 lux estable a lo largo de las estaciones y durante toda su vida útil.

P3. ¿Cuánta protección contra sobretensiones tiene el LT124L? La configuración estándar incluye un varistor de óxido metálico (MOV) de 320 J con protección contra sobretensiones de 6 kV; para emplazamientos con mayor exposición, están disponibles opciones de MOV de 640 J, 960 J y 1280 J.

P4. ¿Qué significan “Fail-Off” y “Fail-On”? Es el estado que adopta la iluminación si falla el control. El estado de apagado (estándar) es la opción predeterminada económica; el estado de encendido se especifica cuando la iluminación debe permanecer encendida después de una falla del control, por ejemplo, la iluminación de seguridad.

P5. ¿Puede el LT124L funcionar con luminarias LED? Sí, la clasificación de balasto electrónico de 2 A está diseñada para controladores LED y otras cargas de estado sólido (CFL, inducción, HID electrónicas), junto con cargas incandescentes y con balasto de hasta 1000 W/1800 VA.

P6. ¿Qué documentación acompaña al pedido? Cada unidad está marcada con el mes y año de fabricación, el número de serie, la descripción del modelo, el rango de voltaje y la capacidad de carga; las hojas de datos y la documentación de prueba se proporcionan con el presupuesto.

Crea tu número de pieza y envíalo. Seleccione el color de la cubierta, el nivel de activación, el retardo, el modo de fallo, la clasificación MOV y el grado IP en la tabla superior; o bien, indíquenos las condiciones del lugar y le proporcionaremos la configuración adecuada. Le enviaremos presupuestos, fichas técnicas y muestras en un plazo de 48 horas.
